特种系列底盘

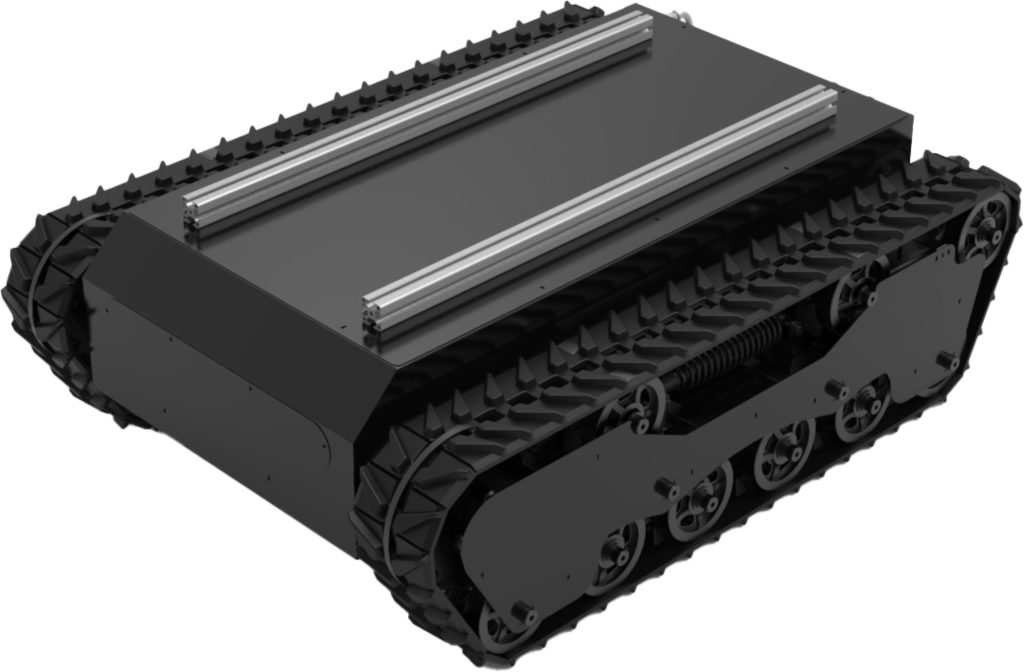

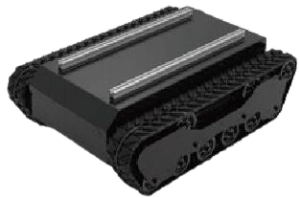

GT-01 系列履带式移动平台是一款适用于室内外全地形的中型履带式线控底盘。其主要用于室外越野,农业,地 下坑道等场景。GT-01 系列履带底盘适配2套大功率直流无刷伺服电机,两条履带轮均可以独立控制速度。整车VCU  基于ARM 的控制板,不但可以控制车辆运动行驶,还能直接反馈各个履带速度,电量电压和相关的车辆状态。基于 GT-01底盘,我们可以在上面支持开发激光导航,GPS 巡线,磁导航以及各种运动控制。

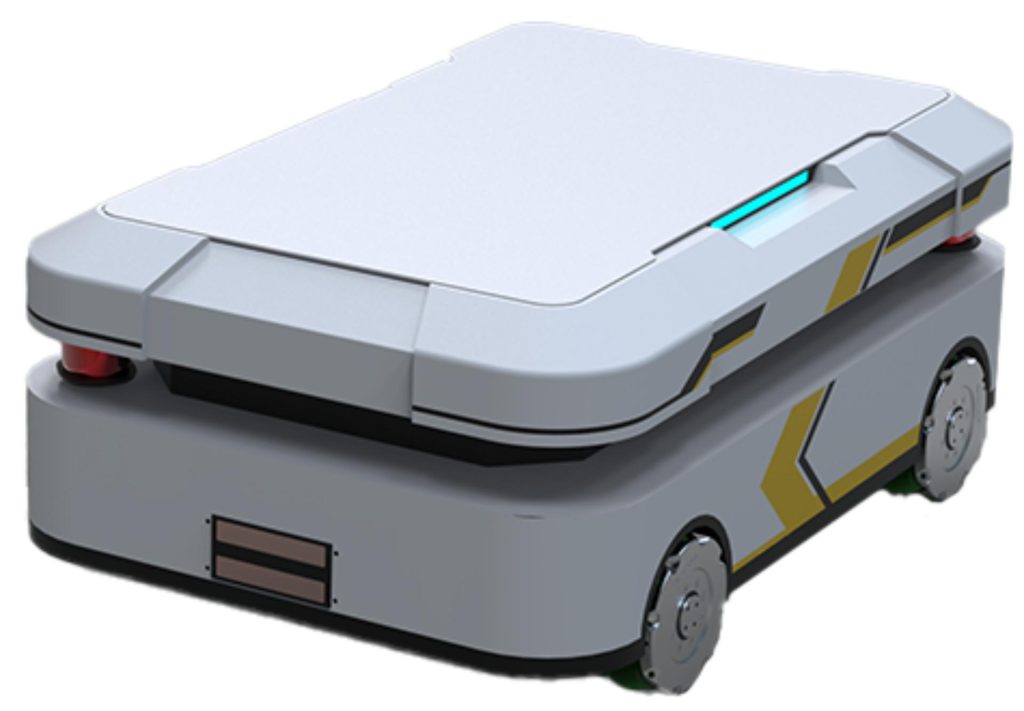

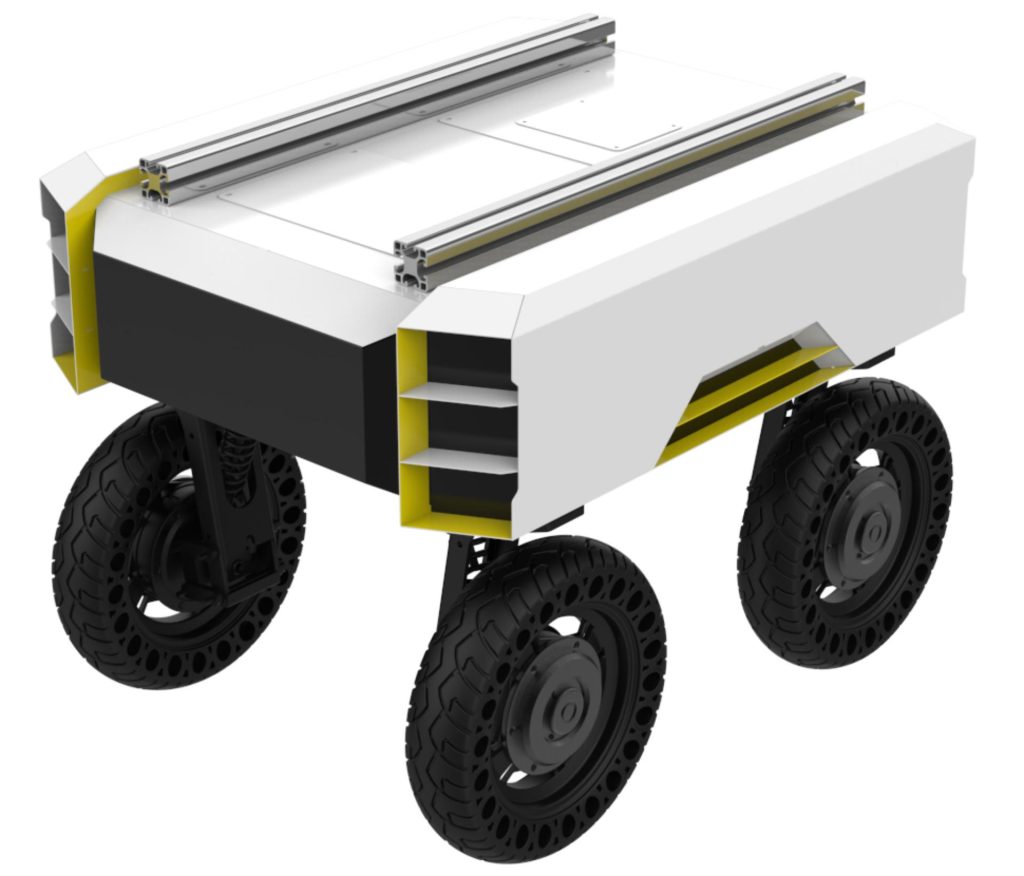

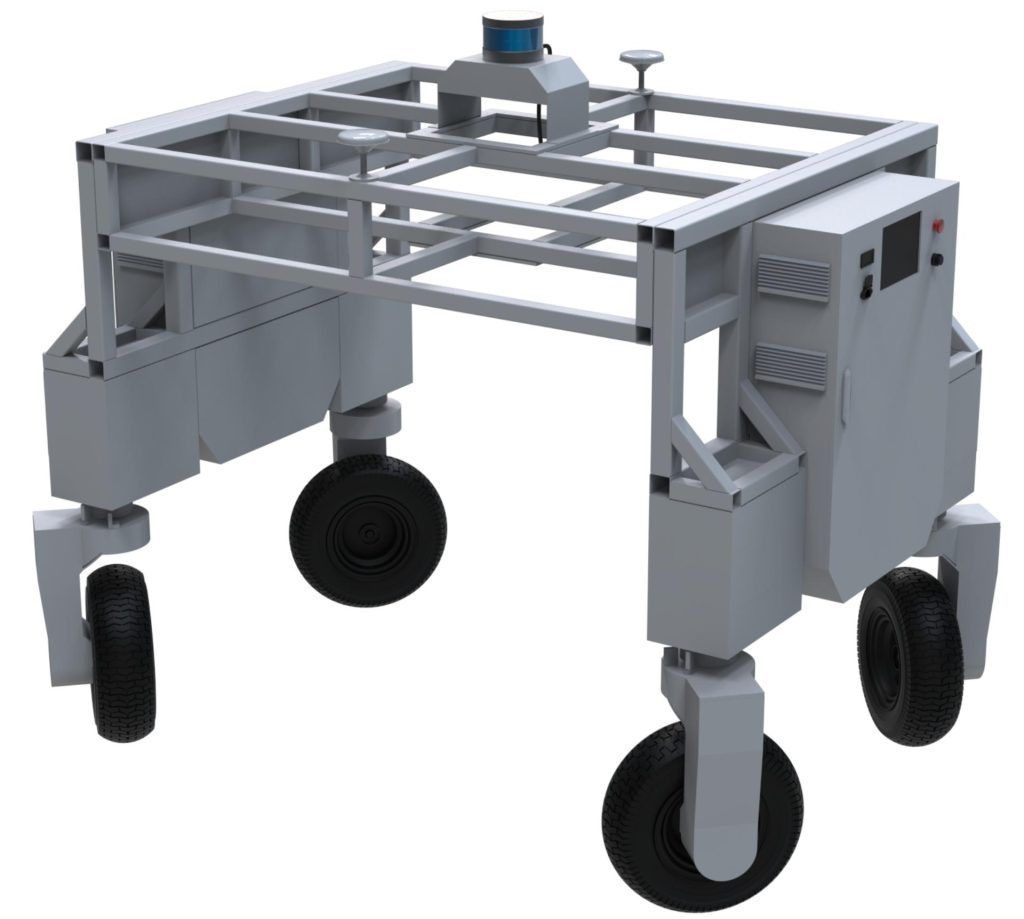

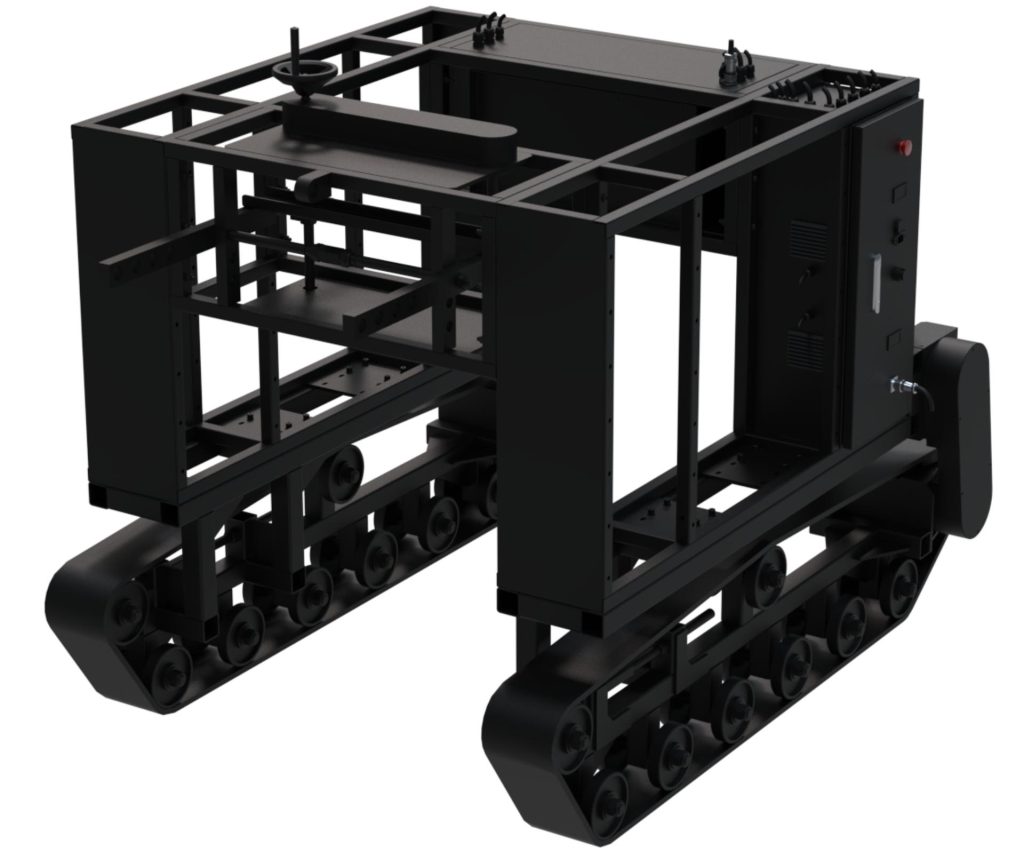

产品展示

product
product
product
product

参数详情

型号HT-01GT-01GT-02HT-03MK-01
外观尺寸805*610*610(mm)1300*1000*470(mm)1682*1353*1326(mm)1500*1350*1250(mm)807*512*474(mm)
对外供电36V/24V/19V/12V48V/24V/19V/12V48V/24V/19V/12V48V/24V/19V/12V24V/19V/12V
通讯方式CAN2.0BCAN232串口CAN2.0BCAN2.0B
急停按钮支持支持支持支持四轮四驱(差速转向)
驱动方式全向移动(四轮四转)履带线控履带线控多模式四轮四驱(差速转向)
系统支持ROS/WIN/UBUNTUROS/WIN/UBUNTUROS/WIN/UBUNTUROS/WIN/UBUNTUROS/WIN/UBUNTU
垂直负载80KG300KG200KG300KG200KG
充电方式手动充电手动充电手动充电手动充电手动充电/自动充电
底盘质量88KG250KG300KG300KG100KG
使用温度-10-60°C-10-60°C-10-60°C-10-60°C-10-60°C
充电时间4-5H3H5H6H

3H

转弯半径原地旋转(0°)原地旋转(0°)原地旋转(0°)原地旋转(0°)原地旋转(0°)
电机个数8个2个2个8个8个
电机功率(可制定)100W*4+60W*41500W*22000W*2400W*4+400W*4200W*2
最大载重(可定制)80KG300KG200KG300KG200KG
行走速度(可定制)1.5M/S1.5M/S1.2M/S1.5M/S1.2M/S
电池电压36V 40AH48V 40AH48V 50AH48V 60AH24V 40AH

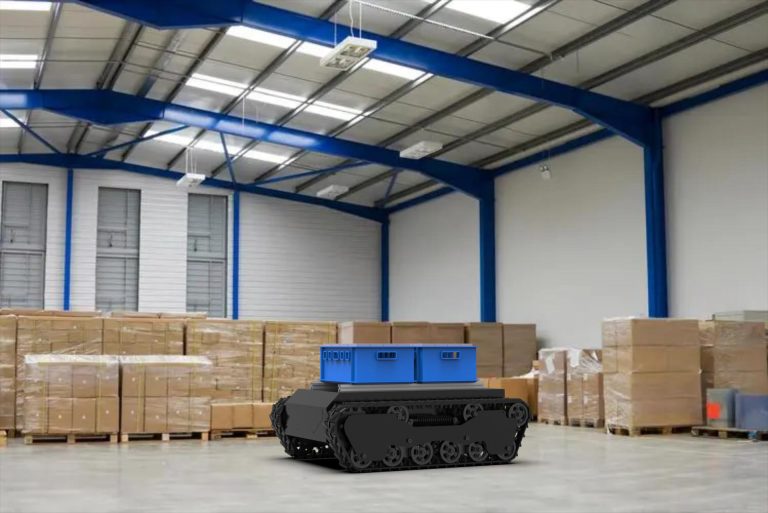

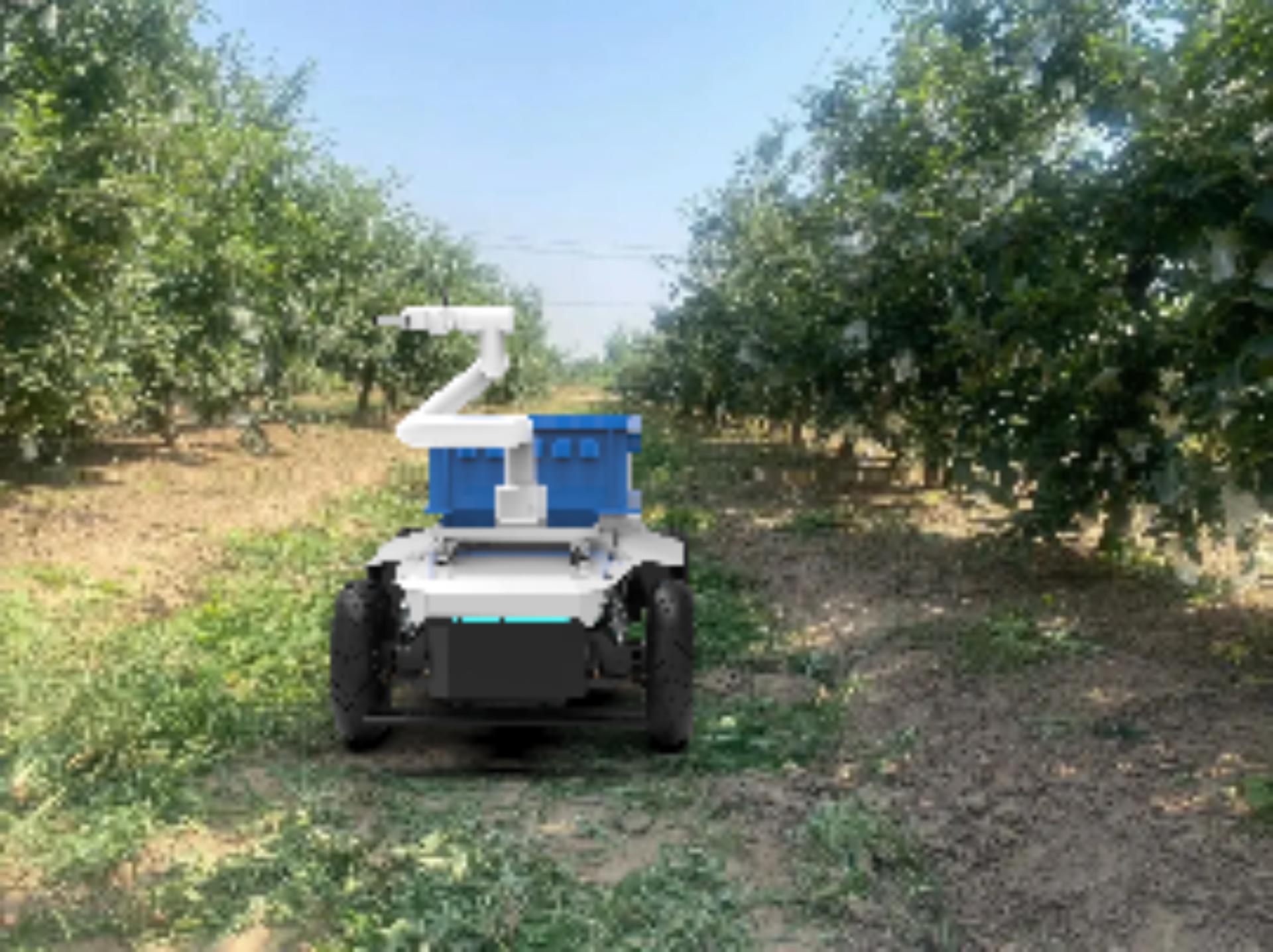

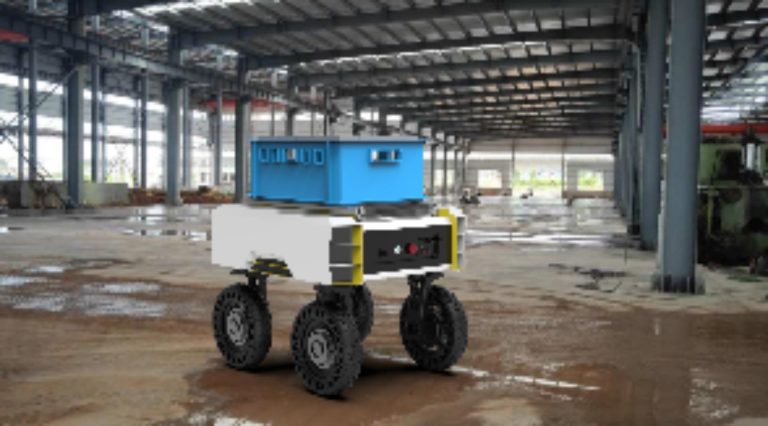

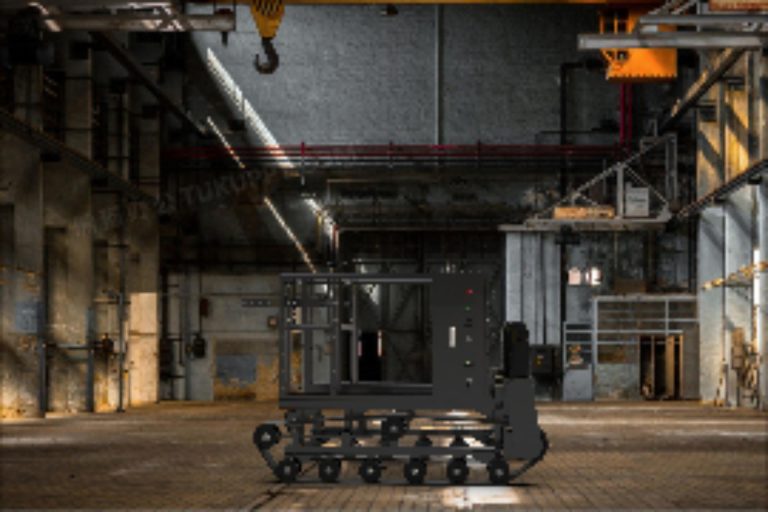

应用案例

case
case
case
case
